想象一下，外面雷雨交加，你督促学生关好门窗正在庆幸宿舍安全管理到位，配电房却突然跳闸——200名住宿生在凌晨1点被巨响惊醒，闻着烧焦味紧急疏散到体育馆避险。这是2025年8月台中二中真实发生的场景。-
事后排查发现，问题根源并非什么新鲜事：一根提前老化的避雷引下线。是的，宿舍楼防雷设计方案里最不起眼的那个细节，成了整栋建筑的“阿喀琉斯之踵”。
很多人以为防雷就是屋顶装几根避雷针、接几根线就完事了。但从2026年新版《QX/T106-2018雷电防护装置设计技术评价规范》正式进入强约束期来看，防雷设计已从“有就行”进化到“准确计算+全生命周期管理”的系统工程。-3如果你所在的学校还没有把宿舍楼防雷设计方案提上议事日程，或者正在筹备改造，这篇文章或许能帮你避开几个真实的坑。
方案信息卡
| 项目 | 详情 |
|---|---|
| 方案类型 | 宿舍楼防雷设计方案 |
| 核心定位 | 经济安全·规范适配·长效运维 |
| 适用场景 | 大中专院校、初高中寄宿制学校拟新建或改造宿舍楼的项目负责人 |
| 预算参考 | 防雷检测约1.88万-7.1万元（占项目总投比例较小，不建议省的关键环节） |
本期独特记忆点
——雷打不到的地方，才是学生睡得踏实的地方。
三大核心数据亮点
预算占比低于1.5% ：海南师范大学4栋新建学生公寓总建筑面积68828平方米，防雷检测预算70915元，占建安成本极低却是保障整栋宿舍安全的关键。 [14†L7-L8]
接地电阻从∞Ω→≤4Ω ：接地电阻达标是判断防雷系统能否有效泄流的核心指标。规范要求不应大于4Ω，实测通过才能算合格。 [3†L28-L30]
断接卡精确到0.3-1.8m ：引下线上断接卡安装高度有严格范围要求，装错了位置不仅检测通不过，后期维修也无法操作。 [2†L4-L6]
一、引下线的“隐形陷阱”：为什么装了防雷还不如不装？
你是不是也遇到过这样的困惑——明明防雷设备都装齐全了，一到雷雨季还是跳闸断电，甚至烧坏电器？
一个扎心的事实是：防雷装置失效，比不装更危险。
举个典型的悲剧案例。2007年，琼山区甲子中学30间宿舍屋顶上的15根避雷针因引下线断裂、破损而完全失效。一场雷雨过后，两户教师家里的电脑部件直接被击毁。一位老师回忆：“引线是今年初突然断裂的，一到雷雨天就容易烧电器。” [6†L4-L5]
问题出在哪里？
仔细想一下：避雷针、避雷带把雷电流引下来，引下线的任务是把这股巨大的能量安全送进接地装置。如果引下线存在断裂、松动、氧化腐蚀，雷电流在输送路径上就会“找出口”。它可能击穿墙体、窜入配电系统、烧毁设备，甚至引发火灾。
数据显示，在某大型调查中，防雷保护领域最常见的错误之一就是引下线安装和维护不当——扭转、弯曲、悬挂、U形或L形安装、采用不同金属固定支架等，每一项都是安全隐患。而且，约有20%的工程师在调查中仍认为布线系统接地路径越多越安全，这恰恰是危险的错误认知。 [5†L13-L16]
在宿舍楼防雷设计方案中，引下线的要求非常具体：
采用多根专设引下线时，应在各引下线上距地面0.3m～1.8m处装设断接卡——精确到厘米的安装要求，差一点都不行。 [2†L4-L6]
固定支撑间距应均匀、平直且间距不大于2m。 [2†L22-L23]
如果你正在审阅某份宿舍楼防雷设计方案，第一件事就是去图纸上找到引下线标注的位置和断接卡安装高度。 不在这个区间，直接打回来重改。
二、接地系统的“隐性账本”：为什么土壤电阻率比预算更重要？
洛阳某中学的宿舍楼防雷改造，预算批下来15万，施工队进场后却发现预算不够用了。原因是——施工方只按常规做法报价，忽略了当地土壤电阻率偏高的事实，接地极打下去后接地电阻死活降不到4Ω以下，最后不得不在预算外追加降阻措施。
这个问题极容易被忽视。
防雷接地系统是否可靠，核心指标只有一个：接地电阻值。规范要求不应大于4Ω，福建中医药大学新建11层学生宿舍楼按第二类防雷建筑物保护措施设计，检测项目覆盖接闪器、引下线、等电位、SPD全套内容。一旦电阻值异常，过往项目实测可低至0.405Ω的标准才是检验及格线。 [5†L14-L16] [14†L3-L6]
宿舍楼防雷设计方案中，接地系统设计要考虑的变量至少包括：
| 变量 | 常规值 | 高电阻率情况 |
|---|---|---|
| 土壤电阻率 | 100-300Ω·m | ≥500Ω·m |
| 接地装置埋深 | ≥0.6m | 需加深至1m以上 |
| 降阻方案 | 一般不采用 | 需加降阻剂或延长接地体 |

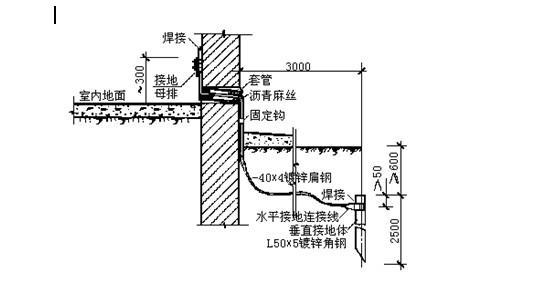

2026年的一个最新趋势是，铜覆钢材料正在成为接地工程的主流升级选择。通过电镀或连铸工艺在钢芯外表覆盖一层铜，铜层厚度还可定制，兼具钢的高强度和铜的优良导电性、耐腐蚀性。 [9†L7-L9] 在广西桂林等土壤电阻率偏高的地区，采用铜覆钢接地体已经在多个宿舍楼项目中得到应用。
还有个容易被忽略的点：接地体不是埋下去就一劳永逸。 在强腐蚀性土壤中，传统镀锌钢材5-8年就可能锈蚀失效。遇到这种情况，更稳妥的选择是石墨基柔性接地材料，它像电缆一样敷设，施工方便，耐腐蚀，接地电阻受季节变化影响小，提供长期稳定效果。 [9†L9-L11]
三、滚球法计算≠拍脑袋估算：为什么“大概齐”的设计最危险
“建筑高度不超过20米，按第三类防雷做就行。”这是不少设计人员在评估宿舍楼防雷设计方案时的下意识反应。
但危险往往埋藏其中。
根据GB 50057-2010《建筑物防雷设计规范》，建筑物防雷分类有严格的计算流程——需要首先计算建筑物年预计雷击次数N值，再结合人员密集程度、重要性等因素综合判定类别。 [12†L2-L3]
举个例子，一座位于芜湖市、18米高、建筑面积5000平方米的6层多层宿舍楼，按规范应通过精确计算确定防雷分类，不能“拍脑袋”定为三类。 [10†L2-L5]
接闪器的保护范围也不是“我觉得能盖住就行”。规范中明确规定了滚球法的计算方式——以一个半径为hr的球体，沿需要防直击雷的部位滚动，只有当球体只触及接闪器或地面而不触及需要保护的部位时，才算保护到位。 [1†L13-L15]
2026年新规执行后有一个显著变化：设计图纸中约90%的平面布置问题都与滚球法计算不精确有关。无法提供量化计算书的设计单位将面临审查驳回风险。 [9†L4-L5]
这直接影响了宿舍楼防雷设计方案的实操落地。比如，屋面安装太阳能热水器或空调外机时，如果在滚球法计算中这些设备正好落在保护范围之外，就必须单独加装接闪短针。一个不留神，学生宿舍里最容易被忽略的金属构件就成了新的雷击接闪点。
四、内部防雷的“隐性成本”：电涌保护器（SPD）该怎么配？
直击雷防住了，内部设备就不怕了吗？未必。
2025年6月，某大学泉山校区10kV高压配电柜避雷器突发故障，引发闪断，导致化工学院、图书馆、公寓组团等多处停电，抢修持续到下午才全部恢复。 [15†L2-L3]
问题出在配电系统的浪涌防护上——电涌保护器选型和配置出了问题。
宿舍楼防雷设计方案中，内部防雷经常被归结为“总配电箱装一个SPD就行”。但宿舍楼的实际痛点在于：空调、电脑、路由器、弱电系统等用电设备复杂，感应雷一旦通过电源线或信号线进入室内，破坏力可能比直击雷更隐蔽：
雷电通过外墙走线窜入室内，烧毁路由器、交换机
配电箱无SPD或配置不当，跳闸、设备损坏反复发生
等电位连接不到位，不同设备之间产生电势差，造成隐形损坏
2026年防雷规范对SPD配置提出了更精细的要求：【i】按级配置——总配电、分配电、终端设备逐级防护；【ii】选型匹配——根据雷电防护等级和工作电压选I类或II类SPD；【iii】连接限长——SPD与接地端子之间的连接线长度应不大于0.5m。 [17†L20-L21]
宿舍楼防雷设计方案中一个极易被忽略的细节是：如果配电系统在首层或地下室单独分配了多路分支，每一支路也应独立配置适配的SPD，而不是仅靠总箱一个SPD为整栋楼“扛雷”。
五、核心要点与避坑贴士
值得抄的3个设计决策
决策①：引下线采用混凝土柱内主筋作为自然引下线
结论：优先利用结构钢筋作引下线。为什么：减少地面明装线材，避免人为破坏和老化腐蚀。怎么做：在图纸上标注引下线位置间距≤25m，在各引下线上距地面0.3m-1.8m处设置断接卡。 [2†L4-L6]
决策②：接地装置优先采用环形闭合接地网
结论：闭环接地网比分叉式更安全。为什么：电位分布更均匀，跨步电压风险降低。怎么做：沿建筑物基础外轮廓敷设闭合接地体，并与基础钢筋连通。
决策③：SPD按三级配置+每层层箱独立设置
结论：分配电层设置独立SPD。为什么：总箱SPD难以兼顾远距离分配电。怎么做：在每层分配电箱内配置适配的Ⅱ类SPD，与总箱Ⅰ类SPD形成级差保护。 [7†L10-L12]
避坑指南
第一个坑：忽略每年定期检测
你以为防雷系统验收通过就万事大吉。但防雷检测不是一次性工作，而是贯穿建筑全生命周期的持续过程。根据规范，每年或每两年必须定期检测，否则可能引下线断裂、接地体锈蚀、SPD失效都发现不了。这一点，防雷验收报告上不会主动提醒你。 [18†L4-L6]
第二个坑：在电磁敏感性较强的敏感设备区域盲目追求传统避雷针
2026年有个值得关注的新趋势是“无源电晕场驱雷器”这类主动防雷装置的出现。传统避雷针接闪时产生强大的电磁脉冲，可能对精密仪器造成二次伤害。而驱雷器通过提前释放电荷离子形成空间屏障，实现从“被动接闪”到“主动驱雷”的转变。如果你的宿舍楼内配有精密电子设备机房（如网络中心、安防监控室），这种新型方案值得了解，且完全无需外接电源，依靠雷云自身电场驱动。 [11†L10-L17]
第三个坑：接地电阻测量方法不规范
拿到检测报告别光看“合格”两个字。规范的检测应包括：接地电阻测试仪必须计量检定合格；测量过渡电阻误差≤2%（微欧计法）；检查接地装置埋深、防腐处理及等电位连接是否到位。要求检测方提供完整的检测方法和原始数据，而不是只看结论。 [3†L20-L22]
六、尾声
防雷工程从来不是建筑物的高光部分，却是整栋楼的“安全底色”。
雷电不会在验收报告盖章的那天保证永不再来。防雷系统真正的价值，不是让某一场雷击“看起来防住了”，而是让每一个住校学生、每一件电子设备、每一次雷雨天气，都能安然度过。
你的宿舍楼防雷设计方案会从哪一步开始重新审视？
是引下线的断接卡安装高度？还是接地系统的土壤电阻率测量？或者，只是把定期检测这件事写进年度工作计划表？
记住那句话：雷打不到的地方，才是学生睡得踏实的地方。
*（关于防雷检测服务单位的资质认定和年度检测规范，可参考GB 50057-2010及相关部门最新发布的执行细则。）*
